프레스금형, 자동차 금형 제조 기술의 현재와 미래 | 고급 금형 기술 혁신

프레스기술은 대량 부품 성형 생산의 핵심 공정으로서 그 중요성은 두말할 필요가 없습니다. 이 때문에 프레스금형은 제조 과정에서 없어서는 안 될 역할을 담당하며, 기술집약형 제품의 전형으로 평가됩니다. 우리나라 자동차 금형의 발전 과정을 되돌아보면, 특히 2005년 이후 10여 년간 자동차 금형 제조 기업이 우후죽순처럼 등장하였고, 업계의 고정자산 투자 또한 빠르게 증가하는 추세를 보였습니다.

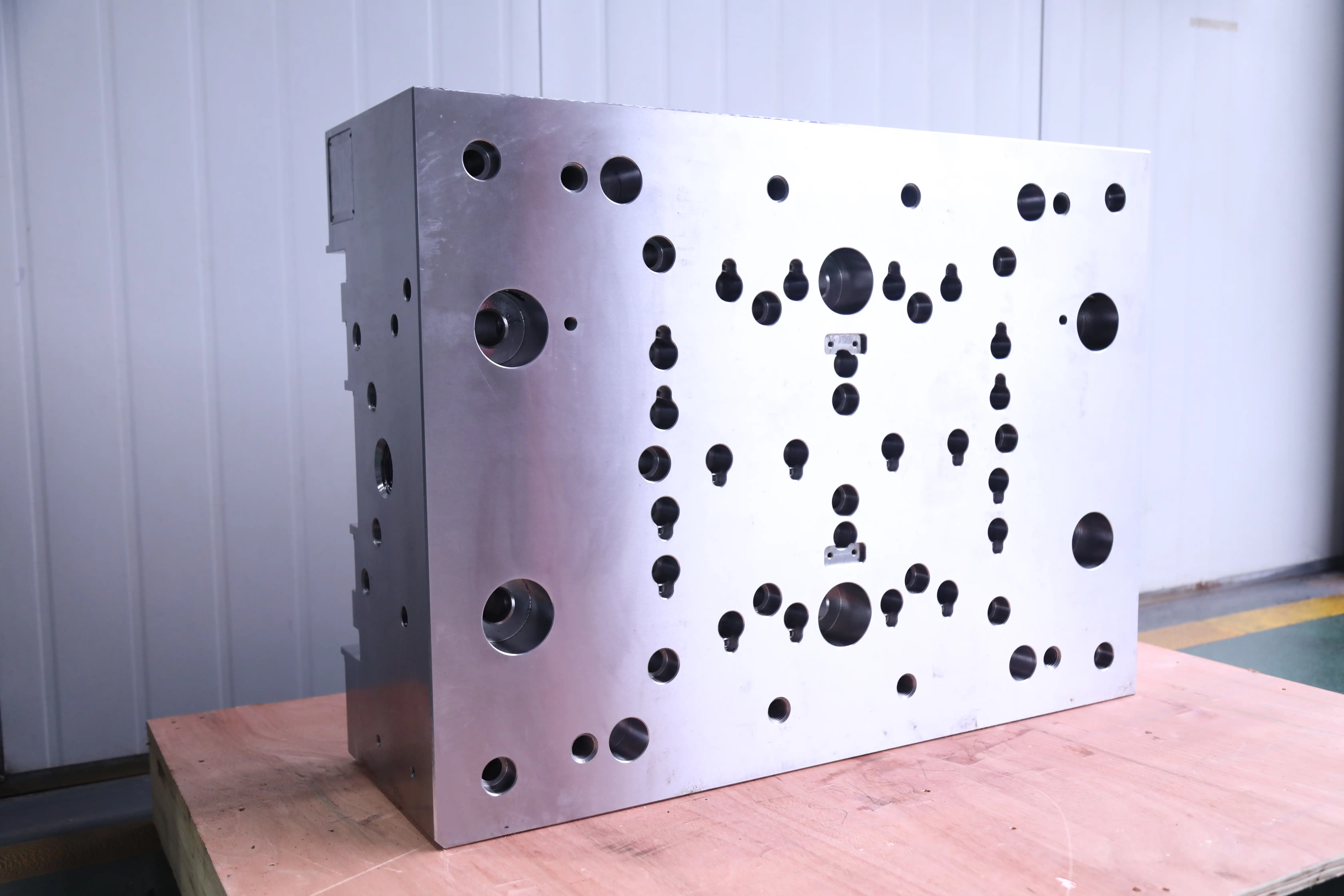

프레스금형:

1.고급 자동차 금형 제조 기술의 돌파구

금형의 설계와 제조는 프레스품의 품질, 생산 효율 및 비용에 직접적인 영향을 미칩니다. 금형의 기술 수준은 한 나라의 제품 제조 역량을 가늠하는 중요한 척도로 여겨지며, 제품 품질과 경제적 효과, 나아가 신제품 개발 능력까지 크게 좌우합니다.

프레스금형:

2.고급 자동차 금형 제조 기술의 지속적 발전

프레스 생산 과정에서 금형의 안정성은 무엇보다 중요합니다. 금형에 문제가 발생하면 곧바로 생산 효율과 비용에 영향을 미칠 수 있기 때문입니다. 따라서 금형의 설계는 매우 중요한 요소이며, 그 우열이 생산의 원활함을 결정할 뿐만 아니라 기업의 비용과 이익에도 직결됩니다.

프레스금형:

3.고급 자동차 금형 제조 기술의 혁신과 진보를 이끄는 힘

현대 산업 생산에서 프레스금형은 필수적인 공정 장비로서 중대한 역할을 합니다. 특히 자동차 제조 분야에서는 고급 자동차 금형 제조 기술이 기업 경쟁력의 핵심으로 부각되고 있습니다. 금형의 안정성과 내구성을 보장하기 위해서는 합리적인 소재 선택과 열처리 공정이 매우 중요합니다. 또한 금형의 용도, 작업 상태, 하중 조건 등에 따라 적절한 강종과 열처리 공정을 선택하는 것이 필수적입니다. 이와 같은 과정이 뒷받침될 때 비로소 고급 자동차 금형 제조 기술의 지속적인 혁신과 발전을 이끌 수 있으며, 현대 산업 생산의 끊임없이 증가하는 수요를 충족할 수 있습니다.

프레스금형:

4.고급 자동차 금형 제조 기술의 심화 탐구

프레스금형의 구성 구조에서 공정 부품은 핵심적인 위치를 차지합니다. 이들은 직접적으로 가공 과정에 참여하여 블랭크와 밀접하게 접촉함으로써 공정이 원활하게 이루어지도록 보장합니다. 이러한 공정 부품에는 위치 결정 부품, 작업 부품, 배출 부품, 압재 부품 등이 있으며, 각각 고유한 역할을 수행합니다. 이에 비해 구조 부품은 직접적으로 가공에 참여하지는 않지만, 공정의 안정성과 금형 기능의 완전성을 보장하는 데 있어 없어서는 안 될 존재입니다.

구조 부품은 프레스금형의 중요한 구성 요소로, 체결 부품, 안내 부품, 표준 부품 등을 포함합니다. 그러나 모든 프레스금형에 반드시 이 여섯 가지 부품이 포함되어야 하는 것은 아닙니다. 프레스금형 설계 과정에서 가장 먼저 고려해야 할 것은 안전성으로, 설계가 사고를 유발하지 않도록 하여 작업자가 안전한 환경에서 작업할 수 있어야 합니다. 아울러 금형 자체도 충분한 강도를 갖추어야 합니다.

미래를 전망해보면, 프레스금형 기술의 발전은 “빠른 납기”, “고정밀”, “고품질”, “저가격”**의 목표 달성에 주력해야 합니다. 이를 위해서는 금형의 CAD/CAM/CAE 기술 보급, CAE 기술의 적용 범위 확대, 밀링 가공 속도 향상, 금형 스캐닝 및 디지털화 추진 등 다각적인 노력이 필요합니다. 이러한 기술의 지속적인 발전은 자동차 산업과 중대형 가전 산업 등에서 더 큰 동력을 제공하며, 프레스금형 기술을 한 단계 더 높은 수준으로 끌어올릴 것입니다.

현재 금형 스캐닝 시스템은 자동차, 오토바이, 가전 등 산업에서 널리 활용되고 있으며, 향후 “제15차 5개년 계획” 기간에 더욱 두드러진 역할을 할 것으로 기대됩니다. 동시에 방전 밀링 가공 기술(EDM 밀링, 혹은 방전 창성 가공 기술) 역시 전통적인 성형 전극을 이용한 캐비티 가공을 대체하는 신흥 기술로 주목받고 있습니다. 이 기술은 고속 회전하는 단순한 관형 전극을 사용하여 3차원 또는 2차원 윤곽을 가공함으로써 복잡한 성형 전극 제작이 필요하지 않습니다. 이는 방전 성형 가공 분야에 혁신을 가져왔으며, 이미 해외에서는 이 기술을 적용한 공작 기계가 금형 가공에 투입되고 있어 앞으로 더욱 발전할 것으로 전망됩니다.

또한 프레스금형의 표준화 수준을 높이는 것 역시 업계 발전의 중요한 방향입니다. 현재 우리나라의 프레스금형 표준 부품 사용률은 약 30% 수준에 머물러 있으나, 선진국에 비해 여전히 뒤처져 있습니다. 해외 선진국의 프레스금형 표준 부품 사용률은 일반적으로 80%에 달하고 있어, 우리 산업에 분명한 추격 목표를 제시하고 있습니다.

재료 선정과 기술 적용 측면에서도, 고급 소재와 첨단 표면 처리 기술은 프레스금형의 수명을 향상시키는 데 핵심적입니다. 예를 들어, 고품질 강재를 선택하고 진공 열처리 기술을 통해 금형 성능을 한층 더 강화할 수 있습니다. 동시에 TiN, TiC와 같은 기상 증착(PVD) 기술이나 이온 스퍼터링 등 첨단 표면 처리 기술의 발전 또한 필수적입니다.

아울러, 프레스금형 연마 및 폴리싱 공정의 자동화·지능화 역시 업계 발전의 중요한 과제입니다. 프레스금형 표면의 품질은 금형의 수명뿐 아니라 프레스 제품의 외관 품질에도 직접적인 영향을 미칩니다. 자동화·지능화된 연마 및 폴리싱 기술을 연구·도입함으로써 금형 표면 품질을 대폭 개선할 수 있으며, 이는 업계의 지속적인 발전을 이끄는 원동력이 될 것입니다.

마지막으로, 프레스금형 자동화 가공 시스템의 발전은 장기적인 성장의 필수 경로입니다. 다수의 공작기계를 합리적으로 조합하고, 이동식 위치 결정 지그 또는 위치 결정 디스크를 갖추며, 완전한 CNC 라이브러리와 유연한 동기화 시스템을 도입함으로써 프레스금형의 고효율·고정밀 자동화 가공을 실현할 수 있습니다. 이를 통해 우리나라 금형 산업의 경쟁력을 한층 강화할 수 있을 것입니다.

자동차 프레스 제조 분야에서 기업들은 도요타, GM, 포드 등 국제적으로 유명한 자동차 금형 기업을 벤치마킹하며, 3차원 소프트웨어를 설계에 도입하고 있습니다. 이러한 설계 방식은 직관적인 간섭 검사와 동작 분석을 용이하게 할 뿐만 아니라, 매개변수화 설계의 광범위한 활용을 촉진하였습니다. 소프트웨어 템플릿 기술과 결합함으로써, 기업들은 표준화된 설계 매개변수와 템플릿을 구축하여 매개변수의 전면 연계 및 전면 구동을 실현하였고, 이를 통해 금형 구조와 공정을 효율적으로 최적화할 수 있었습니다.

그러나 고급 자동차 프레스금형 제조에는 여전히 많은 도전과제가 존재합니다. 특히 대형 자동차 외판 금형의 경우, 필수적인 대형 CNC 장비인 갠트리형 5축 연동 장비 등이 현재까지도 해외 수입에 크게 의존하고 있습니다. 고품질 대형 외판 고급 금형의 혁신적 발전을 위해서는 CNC 가공 장비와 검사 장비의 자주적 연구개발 역량을 강화해야 합니다. 이는 대형 갠트리 가공센터, 3차원 좌표 측정기, 5축 연동 CNC 공작기계 등 핵심 장비의 연구개발뿐 아니라, 고속 정밀 전기 스핀들, 공구 교환 매거진, 로봇 암 등 CNC 공작기계 핵심 부품의 개발에도 중점을 두어야 합니다.

동시에, 자동차 경량화 및 안전 성능 요구가 지속적으로 높아짐에 따라 고강도 자동차 구조용 강판의 수요가 급증하고 있습니다. 그러나 강판의 강도가 높아질수록 프레스 성형 성능은 점차 저하됩니다. 특히 인장 강도가 1000MPa를 초과하는 강판의 경우, 기존 냉간 프레스 공법으로는 성형이 어려워집니다. 또한 초고강도 자동차 강판을 상온에서 프레스 가공할 경우, 강도가 높고 소성 변형 범위가 좁아 요구되는 프레스 하중이 크고 균열이 쉽게 발생하며, 동시에 스프링백이 증가하여 부품의 치수 및 형상 안정성에 부정적인 영향을 미칩니다.

따라서 고급 자동차 금형 제조 기술을 발전시키기 위해서는 고강도 강판 부품의 프레스 열성형 문제를 반드시 해결해야 합니다. 자동차 부품 열프레스 성형 기술은 고강도 강판 프레스 부품을 성형하기 위해 개발된 신기술로, 강도가 최대 1500MPa에 달하는 부품도 성형할 수 있으며, 고온 상태에서 성형 시 스프링백이 발생하지 않아 고정밀·고품질의 성형 성능을 확보할 수 있습니다.

현재 유럽, 미국, 일본 등 주요 자동차 생산 강국의 기업들은 이미 고강도 강판 열성형 기술을 자동차 구조 부품 제조에 광범위하게 적용하여 시장 경쟁력을 크게 강화하였습니다. 이 기술은 특히 차량 도어 충격 방지 빔, 범퍼 보강 빔, A·B·C 필러, 도어 프레임 보강 빔 등 주요 자동차 부품의 혁신적 제조에 적합합니다. 그 핵심 기술은 연속 가열로의 균일 가열 특성, 가스 보호 장치, 그리고 설정된 냉각 속도에 따라 판재를 균일하게 냉각·성형할 수 있는 냉각 시스템이 장착된 금형 기술입니다. 또한, 효과적인 온도 제어 시스템은 프레스 품질과 제품 안정성을 보장하는 핵심 요소입니다. 냉각 시스템 설계에서는 부품이 신속하게 냉각되어 강도를 높일 수 있도록 보장하는 동시에, 각 열프레스 성형 후 금형에 남아 있는 잔열을 빠르게 제거하여 금형의 초기 조건을 일정하게 유지해야 합니다. 이를 통해 성형 과정의 안정성과 제품 품질을 한층 강화할 수 있습니다. 아울러 고강도 강판 열성형의 CAE 기술 발전도 고급 자동차 프레스금형 제조에서 빼놓을 수 없는 부분입니다.

프레스금형:

5.다공정 연속 금형의 발전과 응용

자동차 생산 효율이 지속적으로 높아지고 자동화 수준에 대한 요구가 강화됨에 따라, 다공정 연속 금형(多工位級進模)은 자동차 중·소형 부품 생산에 널리 사용되고 있습니다. 이러한 금형은 한 번의 공정에서 부품의 다단계 프레스 작업을 동시에 수행할 수 있으며, 절단, 굽힘, 드로잉, 성형 등을 포함해 부분 분리와 연속 성형의 완벽한 결합을 구현합니다.

정밀성과 효율성을 확보하기 위해 다공정 연속 금형은 고정밀의 안내·정위 시스템을 갖추어야 하며, 자동 급송 장치, 배출 장치, 안전 검사 장치 등 스마트 기능이 필수적으로 지원되어야 합니다. 그러나 복잡한 금형 구조와 높은 제조 정밀도 요구는 적지 않은 기술적 도전을 동반합니다. 그럼에도 불구하고 다공정 연속 금형은 기술 집약형 자동차 금형의 대표적 형태로 자리매김하고 있으며, 고급 자동차 프레스금형 제조 분야의 중요한 연구·개발 과제로 주목받고 있습니다.
